电力电信行业
发布时间：2021-05-25

对电力电缆安全状况的实时监测报警是现行电缆运行管理的薄弱点；对电缆运行环境振动信息和辅助视频监控设备的监控应向信息采集整体化、场景显示多维化发展，以完全替代传统的人工巡视方式；人性化的人机交互和必要的智能控制决策手段（包括电缆受外力破坏事件的定位及报警，视频设备的对应联动、图像推送，高级应用软件等）是提高电缆防外力破坏的管理效率，减轻运行管理人员的劳动强度的有效手段。

实时监测地下电缆环境状态，防止人为施工导致电缆破坏。振动传感器在受到外来触碰、振动、或挤压会导致形态干扰而产生光信号相位的改变。系统软件接收器对相位改变进行探测，可探测干扰的强度和类型，对探测到的信号进行处理，判别干扰是否符合触发“事件”的条件，并对干扰对象准确定位，从而对可能造成电缆破坏的外部威胁进行提前预警。

1、系统概述

地震波入侵探测系统用于在砖墙或其它种类的实体墙以及浅层地表构建入侵探测系统，系统由震动入侵探测器、探测主机及报警数据融合处理软件三部分构成。震动入侵探测器采用高精度地震波传感器，可采集由攀爬、敲击、目标快速移动、挖掘等行为产生的微弱震动信号，单个探头有效探测距离为5~25米。振动信号通过485总线及以太网络传输到后台软件，完成数据融合处理并输出入侵报警信号。

2、主要特点

l 探测精度高，可采集墙体或地表发生的微弱信号

l 新型模式识别算法，提高入侵识别准确率

l 防护等级高，不受天气及地理因素影响

l 硬件设备自动巡检及故障指示

l 施工安装方便快捷

l 灵敏度单个或批量调节

3、探测和定位的原理

将探测器安装在砖墙上或浅埋入地表土层下，探测器之间的探测范围交互重叠，形成一段封闭或半入侵探测区域。当目标进入移动探测场并产生攀爬等入侵行为时，探测器接收到目标引起的沿墙体表面或地表传播的微弱地震波信号，将其通过网络传输给后端分析软件。软件算法对相邻一组探测器上报的震动信号进行综合性分析和算法处理，产生报警并显示入侵目标所在位置。

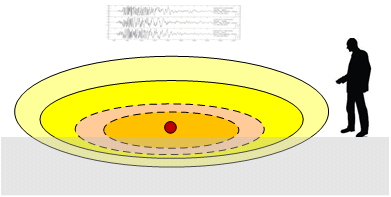

（探测原理图）
